Dabei folgt die Wahl einer einfachen Logik: Der Buchstabe verrät die Form, und die Form verrät, wofür der Träger gemacht ist. Wir sägen diese Träger jeden Tag zu und sehen, wo Heimwerker und Profis ins Stolpern kommen. Welches Profil zu deinem Vorhaben passt, klärt sich also ohne Norm-Studium, sobald du den Unterschied zwischen den drei Formen kennst.
Das Wichtigste in Kürze
IPE-Träger sind schmal und leicht. Die erste Wahl für Decken, Unterzüge und Überspannungen, wo es auf Tragkraft pro Kilo ankommt.
HEB-Träger sind breit und massiv. Sie tragen die höchsten Lasten und eignen sich für Stützen, Pfeiler und stark belastete Stellen.
HEA-Träger sind die leichtere Variante des HEB: fast so breit, aber rund 20 bis 30 % leichter. Der Kompromiss, wenn ein IPE zu schwach und ein HEB überdimensioniert ist.
Der Buchstabe steht für die Profilform, die Zahl (z. B. HEB 160) für die Profilhöhe in Millimetern.
Bei einem Zuschnitt nach Maß zahlst du nur den Stahl, den du brauchst. Ohne Verschnitt und ohne Restlängen, die im Lager verstauben.
HEA, HEB und IPE sind genormte Doppel-T-Stahlträger (auch I-Träger genannt). Sie unterscheiden sich in Breite, Höhe und Materialdicke und damit in ihrer Tragfähigkeit: IPE ist schmal und leicht, HEB breit und schwer, HEA liegt als leichtere Breitflansch-Variante dazwischen. Die Zahl hinter dem Kürzel gibt die Profilhöhe in Millimetern an.
Was bedeuten HEA, HEB und IPE überhaupt?

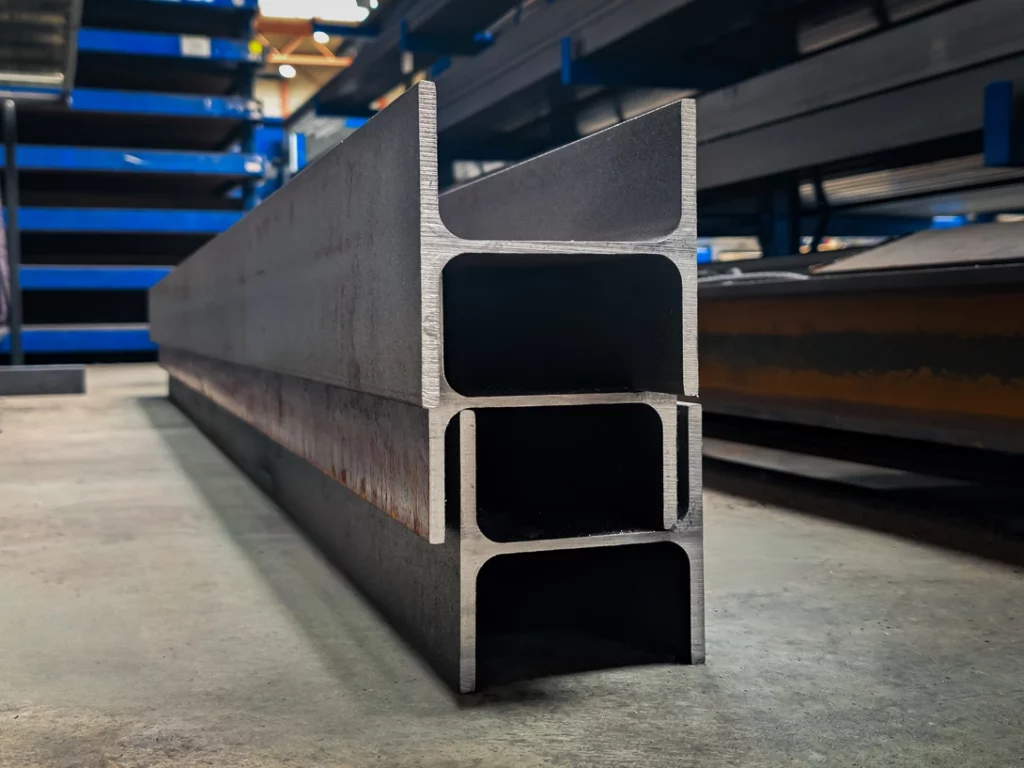

Alle drei sind Doppel-T-Träger. Im Querschnitt erinnern sie an ein „I“ oder „H“, mit zwei waagerechten Flanschen oben und unten und einem senkrechten Steg dazwischen. Diese Form bringt das Material genau dorthin, wo bei Biegung die größten Kräfte wirken. So entsteht hohe Tragkraft bei wenig Gewicht.
Den Unterschied machen die Proportionen. Das Kürzel verrät die Bauart, die Zahl die Größe:
IPE: schmale Flansche, hoher Steg. Der Klassiker für Träger und Unterzüge.
HEB: breite, dicke Flansche, fast quadratischer Querschnitt. Maximale Stabilität.
HEA: gleiche Breite wie HEB, aber dünner und damit leichter.
Ein Beispiel: Ein „HEB 160″ ist ein breitflanschiger Träger mit 160 mm Profilhöhe. Ein „IPE 200″ ist 200 mm hoch, aber deutlich schmaler. Die Zahl allein sagt also nichts über die Tragkraft. Erst zusammen mit dem Buchstaben wird daraus eine klare Aussage.
Eine Eigenheit beim HEA: Hier liegt die echte Höhe etwas unter der Nennzahl. Ein HEA 160 misst real 152 mm, ein HEA 200 nur 190 mm. Das ist kein Maßfehler, sondern in der Maßreihe so festgelegt. Bei HEB und IPE entspricht die Zahl dagegen der tatsächlichen Höhe. Wer eine Aussparung millimetergenau plant, sollte das im Kopf haben.
IPE-Träger: leicht, schmal, wirtschaftlich
Der IPE ist eines der am häufigsten verwendeten Profile im deutschen Hochbau. Sein schmaler Querschnitt mit hohem Steg macht ihn sehr effizient bei Biegebelastung: Er nimmt viel Last über die Länge auf, ohne unnötig schwer zu sein. Genau deshalb steckt er in unzähligen Decken und Unterzügen.
Typisch ist der IPE überall dort, wo etwas überspannt oder abgefangen wird: als Deckenträger, als Unterzug über einer entfernten Wand, als Auflager für eine Geschossdecke. Weil er schlank baut, lässt er sich gut in Wände und Decken integrieren, ohne dick aufzutragen.
Wofür der IPE die richtige Wahl ist
Unterzüge und Überspannungen, bei denen Last über die Länge getragen wird.
Deckenträger und Auflager für Geschossdecken im Wohn- und Anbau-Bereich.
Projekte, bei denen jedes Kilo Stahl und jeder Zentimeter Einbauhöhe zählt.
HEB-Träger: der Lastträger für hohe Belastungen
Wenn es richtig tragen muss, kommt der HEB ins Spiel. Seine breiten, dicken Flansche und der massive Steg machen ihn zum stabilsten der drei Profile. Er nimmt nicht nur Biegung auf, sondern auch hohe Druck- und Knicklasten. Genau das, was eine Stütze aushalten muss.
Deshalb findest du HEB-Träger vor allem dort, wo Lasten gebündelt werden: als senkrechte Stütze, als Pfeiler im Carport oder in der Halle, oder an stark belasteten Stellen im Stahlbau. Der Preis dafür ist das Gewicht. Ein HEB ist spürbar schwerer als ein gleich hoher IPE.
Kurz zusammengefasst
IPE ist auf Biegung ausgelegt (etwas wird überspannt). HEB und HEA spielen ihre Stärke bei Druck- und Stützlasten aus.
Bei gleicher Höhe ist der HEB das stabilste der drei Profile, aber auch das schwerste und teuerste pro Meter.
Wer einen HEB einsetzt, wo ein IPE reicht, zahlt unnötig viel Material und Gewicht.
HEA-Träger: der goldene Mittelweg
Der HEA ist die schlankere Schwester des HEB. Er ist genauso breit, aber dünner gewalzt. Dadurch wiegt er bei gleicher Nenngröße rund 20 bis 30 % weniger und kostet entsprechend weniger pro Meter. Konkret: Ein HEB 200 bringt rund 63 kg pro Meter auf die Waage, ein HEA 200 nur 43 kg. Diese Ersparnis hat einen Preis: Bei gleicher Höhe trägt der HEA weniger und ist weniger steif als der HEB, gerade bei Stützen und Knicklasten. Reicht die Tragkraft für dein Vorhaben, ist er die wirtschaftlichere Wahl.
In der Praxis ist der HEA oft die clevere Lösung, wenn ein IPE zu schwach wäre, ein HEB aber überdimensioniert. Du bekommst die Breite des Breitflanschträgers, sparst aber Gewicht und Geld. Für viele Stützen und Rahmen mit mittlerer Last ist das genau der richtige Mittelweg.
Was wir im Tagesgeschäft oft sehen: Der HEA wird übersehen. Viele greifen reflexartig zum HEB „zur Sicherheit“ und schleppen am Ende mehr Stahl heran als nötig. Ob ein HEA reicht, lässt sich bei statisch relevanten Bauteilen aber nur über eine Bemessung sicher sagen.
HEA, HEB, IPE im direkten Vergleich
Die folgende Tabelle vergleicht die drei Stahlträger nach Form, Gewicht und typischem Einsatz. Als schnelle Orientierung, nicht als Ersatz für eine statische Bemessung.
Profil | Form / Querschnitt | Gewicht | Typischer Einsatz |
|---|---|---|---|
IPE | schmal, hoher Steg | leicht | Unterzüge, Deckenträger, Überspannungen |
HEA | breit, dünner gewalzt | mittel | Stützen & Rahmen mit mittlerer Last, gewichtssparend |
HEB | breit, dicke Flansche | schwer | Stützen, Pfeiler, stark belastete Stellen |
Faustregel aus der Praxis: Geht die Hauptlast in die Länge (etwas wird überspannt), denkst du an IPE. Geht die Hauptlast nach unten (etwas wird gestützt), denkst du an HEB oder, als leichtere Variante, an HEA.
Welcher Träger passt zu meinem Projekt?
Die ehrliche Antwort vorweg: Sobald ein Träger Teil einer tragenden Konstruktion ist, gehört die Auslegung in die Hände eines Statikers oder Tragwerksplaners. Welches Profil hält, hängt von Spannweite, Last, Auflagern und Sicherheitsbeiwerten ab. Das lässt sich nicht über den Daumen peilen. Zur ersten Orientierung hilft aber diese Logik:
Wird etwas überspannt oder abgefangen (Decke, Unterzug, offene Wand)? Dann ist der IPE der Startpunkt.
Wird etwas gestützt oder steht senkrecht unter Druck (Stütze, Pfeiler)? Dann HEB, bei mittlerer Last HEA.
Ist Gewicht oder Einbauhöhe kritisch? Dann ein schlankes Profil bevorzugen und mit dem Statiker gegenrechnen.
Geht es um eine sichtbare Konstruktion (Carport, Pergola)? Dann Optik und Oberfläche mitdenken (siehe nächster Abschnitt).
Steht die Profilart fest, kannst du direkt loslegen: IPE-Träger nach Maß, HEA-Träger nach Maß und HEB-Träger nach Maß lassen sich im Konfigurator auf den Millimeter genau bestellen.
Oberfläche: roh, feuerverzinkt oder pulverbeschichtet?
Welcher Träger passt, ist die eine Frage. Wie lange er gut aussieht und rostfrei bleibt, die andere. Gerade bei sichtbaren Konstruktionen wie Carport, Pergola oder einer Stütze im Außenbereich entscheidet die Oberfläche über die Lebensdauer.
Du hast drei Wege:
Roh (unbehandelt): günstig, im Innenbereich oder für versteckte Bauteile meist völlig ausreichend. Im Außenbereich nur mit eigenem Schutzanstrich sinnvoll.
Feuerverzinkt (nach DIN EN ISO 1461): solider Korrosionsschutz, der auch dort hält, wo später niemand mehr streicht. Die klassische Wahl für tragende Teile, die Wind und Wetter abbekommen.

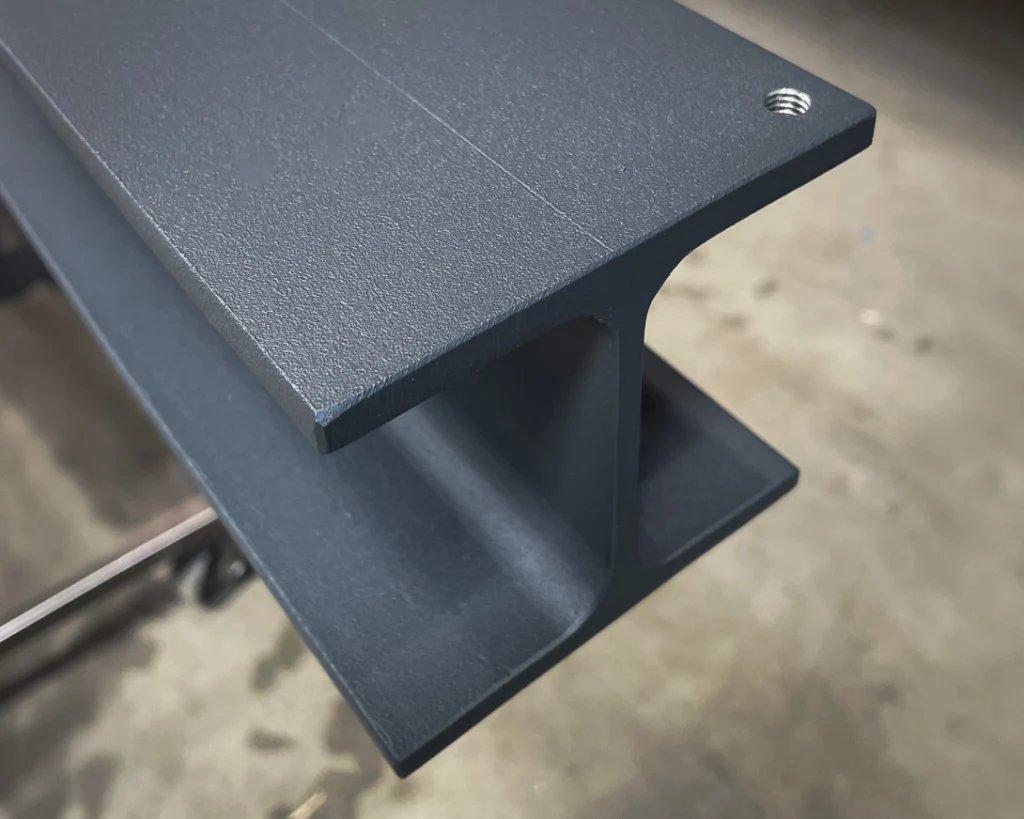

Pulverbeschichtet: Korrosionsschutz plus Wunschfarbe in einem. Wir pulvern deinen Träger rundum – Standard sind Signalweiß, Tiefschwarz, Anthrazit und Lichtgrau, auf Wunsch jede andere Farbe. So passt der Stahlträger optisch zur Konstruktion und ist gleichzeitig geschützt.
Fazit
HEA, HEB und IPE sehen sich ähnlich, lösen aber unterschiedliche Aufgaben: Der IPE ist auf Biegung ausgelegt, der HEB auf hohe Druck- und Stützlasten, der HEA ist der gewichtssparende Mittelweg dazwischen. Wer das Prinzip verstanden hat, bestellt seinen Stahlträger nach Maß gezielt und zahlt nicht für Material, das er nie braucht.
Profil steht fest? Konfiguriere deinen Stahlträger jetzt auf den Millimeter genau, mit Länge, Oberfläche und Wunschfarbe. Du siehst den Preis sofort, ohne auf ein Angebot zu warten.
Häufige Fragen zu HEA-, HEB- und IPE-Trägern
Was ist der Unterschied zwischen HEA und IPE?
Der HEA ist breiter und stabiler, der IPE schmaler und leichter. Der IPE ist auf Biegung ausgelegt und sitzt typischerweise als Unterzug oder Deckenträger. Der HEA nimmt auch Druck- und Knicklasten gut auf und eignet sich deshalb für Stützen. Bei gleicher Profilhöhe ist der HEA breiter und schwerer als der IPE.
Welcher Träger ist stabiler, HEA oder HEB?
Bei gleicher Profilhöhe ist der HEB stabiler und steifer als der HEA. Er hat dickere Flansche und einen massiveren Steg und trägt damit höhere Lasten. Der HEA ist die leichtere, günstigere Variante für mittlere Lasten. Bei tragenden Bauteilen sollte ein Statiker die endgültige Wahl bestätigen.
Was bedeutet die Zahl bei HEB 160 oder IPE 200?
Die Zahl gibt die Profilhöhe in Millimetern an. Ein HEB 160 ist also 160 mm hoch, ein IPE 200 misst 200 mm in der Höhe. Eine Ausnahme ist der HEA: Dort liegt die echte Höhe etwas darunter, ein HEA 160 misst real 152 mm. Breite und Materialdicke ergeben sich aus der jeweiligen Norm und unterscheiden sich je nach Profilart.
Was bedeutet IPE bei Stahlträgern?
IPE bezeichnet einen genormten Doppel-T-Träger mit schmalen, parallelen Flanschen. Das Kürzel steht für die europäische Reihe der I-Profile mit parallelen Flanschflächen. IPE-Träger sind leicht und auf Biegung ausgelegt, weshalb sie vor allem als Decken- und Unterzugträger verbaut werden.
Was bedeutet HEA bei Stahlträgern?
HEA bezeichnet die leichte Ausführung der europäischen Breitflanschträger (H-Profile). Im Vergleich zum HEB ist der HEA bei gleicher Nenngröße dünner gewalzt und dadurch leichter. Er bietet ein gutes Verhältnis aus Stabilität und Gewicht und wird oft für Stützen und Rahmen mit mittlerer Last gewählt.
Wann nehme ich einen IPE und wann einen HEB?
Den IPE nimmst du, wenn etwas überspannt oder abgefangen wird, etwa eine Decke oder ein Unterzug. Den HEB nimmst du, wenn etwas gestützt wird oder hohe Druck- und Knicklasten auftreten, etwa bei einer Stütze. Der HEA ist die leichtere Alternative zum HEB, wenn die Last im mittleren Bereich liegt. Welches Profil hält, hängt von Spannweite und Last ab und gehört bei tragenden Bauteilen in die Hand eines Statikers.
Kann ich einen HEA gegen einen HEB tauschen, wenn die Maße gleich aussehen?
Nein, ein HEA und ein HEB gleicher Nenngröße sind nicht austauschbar. Der HEA hat dünnere Flansche und einen dünneren Steg und trägt deutlich weniger als der HEB, obwohl beide ähnlich aussehen. Dazu ist der HEA niedriger als seine Nennzahl: ein HEA 160 misst nur 152 mm. Ein Tausch ohne neue statische Bemessung kann die Tragfähigkeit gefährden.
